Trocadores de calor Casco&Espiral para aquecimento de Alta Pressão nos arredores de Paris

Um ganho de 30% na performance e espaço que respeitou os limites dimensionais: Barriquand projetou esses Casco&Espiral a serem inseridos em uma estação de água quente / água superaquecida em uma rede de aquecimento distrital.

Energia durável para aquecer cidades
Inicialmente projetada para queimar carvão, essa rede de aquecimento situada em Paris tem estado trabalhando em diversificação de energia por vários anos; indo em direção a soluções cada vez mais limpas: combustível fóssil, então para gás e finalmente madeira, biometano ou geotermia…

Esse projeto tecnológico global, que permite aquecer municípios com até acima de 50% de energias renováveis, envolvem salas de caldeiras de biomassa e plantas de cogeração para produção de eletricidade e calor simultaneamente.

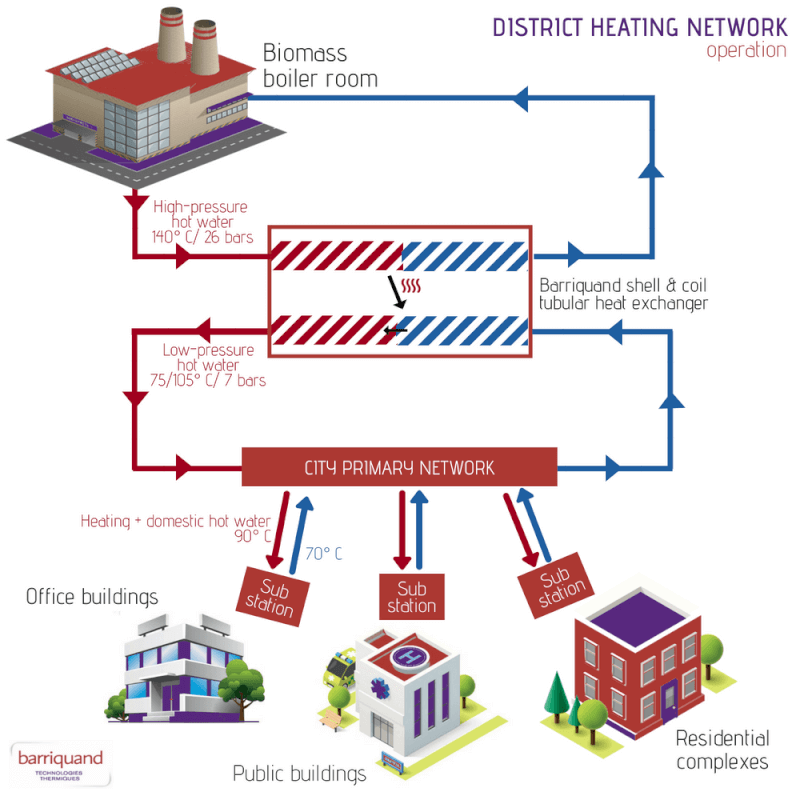

As várias salas de caldeiras alimentam uma rede com água superaquecida e alta pressão a 140ºC e 26 bar na qual o calor é recuperado pelo trocador de calor para aquecer a água da rede distrital (75/105ºC, calculado a 12 bar).

NB: o uso de trocadores de calor nas subestações localizados na entrada das construções reduzem a temperatura e pressão da água nos radiadores residenciais.

Tecnologia Casco&Espiral Barriquand: aumento do coeficiente de troca térmica, requer menor espaço ocupado
Nós projetamos trocadores de calor com tubos espiralados que permitem ganhos de performance carca de 30% comparados com trocadores de calor tubulares clássicos e uma melhor performance que certos trocadores de calor a placas compactos.

O formato dos tubos cria um efeito turbilhão que aumentam a turbulência interna, enquanto que a ausência de chicanas transversais e pontos de contato entre os tubos eliminam o risco de vibrações. A velocidade da água circulando no casco é aumentada o que contribui para aumentar o coeficiente de troca térmica.

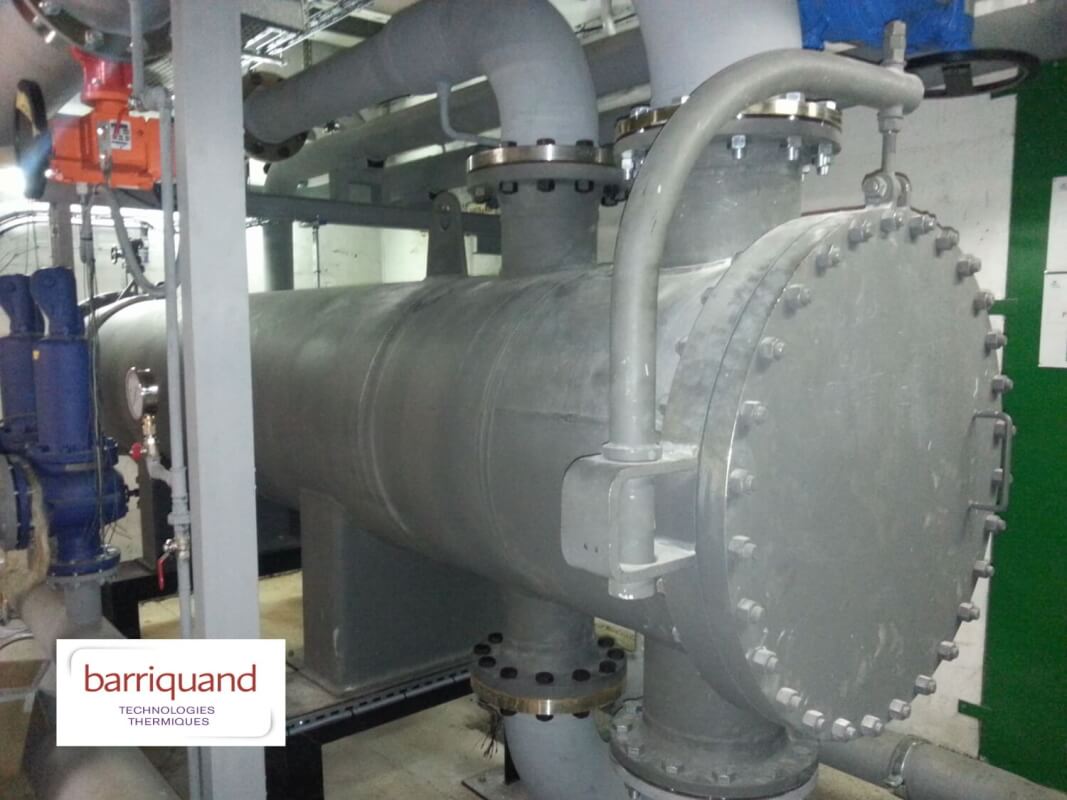

Pela redução da área de troca térmica, nós obtemos equipamento mais compacto que responda as restrições limitantes da instalação sendo o acesso ao equipamento é feito através de uma pequena porta (190×120 cm).

Estes trocadores de calor tubulares são projetados e fabricados em nossa unidade em Saint-Priest na França.

Requisitos regulatório e fácil manutenção
Graças as nossas certificações de qualidade, projetos e fabricação, nossos trocadores de calor atendem aos requisitos da DESP (Diretiva de Equipamentos Pressurizados) módulo H1 – categoria IV que são relacionados as unidades que equipam as redes de água superaquecidas.

Em particular, isso envolve estudos para validação por nossa organização e testes adicionais durante a fabricação: raio X, ultrassom, testes de líquido penetrante…
Essas unidades auto-limpantes e confiáveis podem ser facilmente limpas por meio de recirculação ou quimicamente dentro dos tubos ( a água de rede é mais incrustante que a água superaquecida que está sujeita a restrições de limpeza mais rigorosas), por esse motivo, custos de manutenção são reduzidos.
